滨州市宏基建材有限公司“HJ复合外模板”详细介绍

2018-10-19

作者:

滨州市宏基建材有限公司

浏览量:

828


HJ复合外模板现浇混凝土保温结构优势:

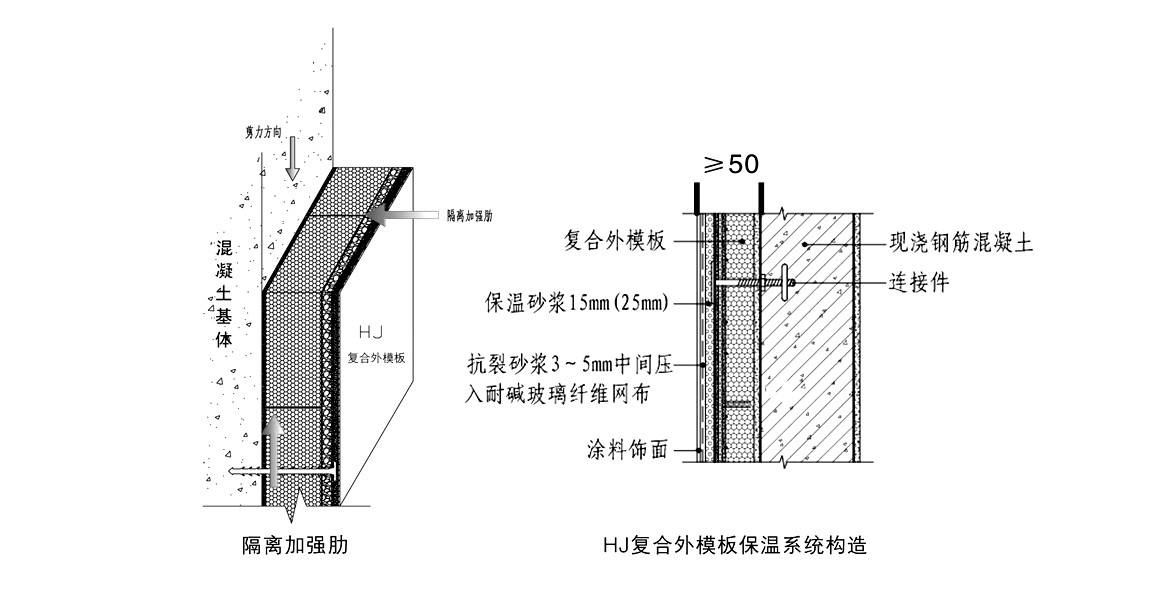

  HJ符合外摸板系统的隔离加强肋,结构稳定,作用外力不会对系统造成任何位移、变形(墙体不会裂开)。

HJ复合外模板现浇混凝土保温系统优势:

  1、节约材料。HJ复合外模板取代了建筑外模板,建筑在建造的过程中,节省模板二分之一使用量。

  2、节约人力。使用HJ复合外模板后不需要再做保温,保温施工由传统模板支护施工工艺取代,无需另行施工。同时还节省了传统建筑外模板拆除的人力成本,节省了支模环节30%的用工量。

  3、节约工期。HJ复合外模板支模比传统模板支模效率提高20%,缩短了传统支模的时间。另外还节省了传统保温工程施工工期45~60天。

  4、节约设备使用。施工工期的缩短,使之相对应的所有设备使用、租赁费用相应减少。

  5、节约砂浆使用。HJ复合外模板与混凝土构件现浇成型,免除传统外墙保温粘贴环节,无需使用粘接砂浆。

  6、易于找平施工。传统外墙保温粘贴后,平整度难控制,后期找平施工费力,HJ复合外模板平整度在模板支护环节控制,误差极小,后期找平施工更加容易。

  7、满足规范要求。HJ复合外模板满足75%建筑节能设计标准同时,建筑外墙上可不设置防火隔离带和耐火完整性不低于0.5h的防火门窗。

  HJ复合外模板现浇混凝土保温系统,达到了同步设计、同步施工、同步验收的技术要求,免去了复杂的外墙保温工序,施工效率大大提高,工期大大缩短,降低了项目运行成本;保温与模板、与结构二合为一,降低了工程造价。

优势对比

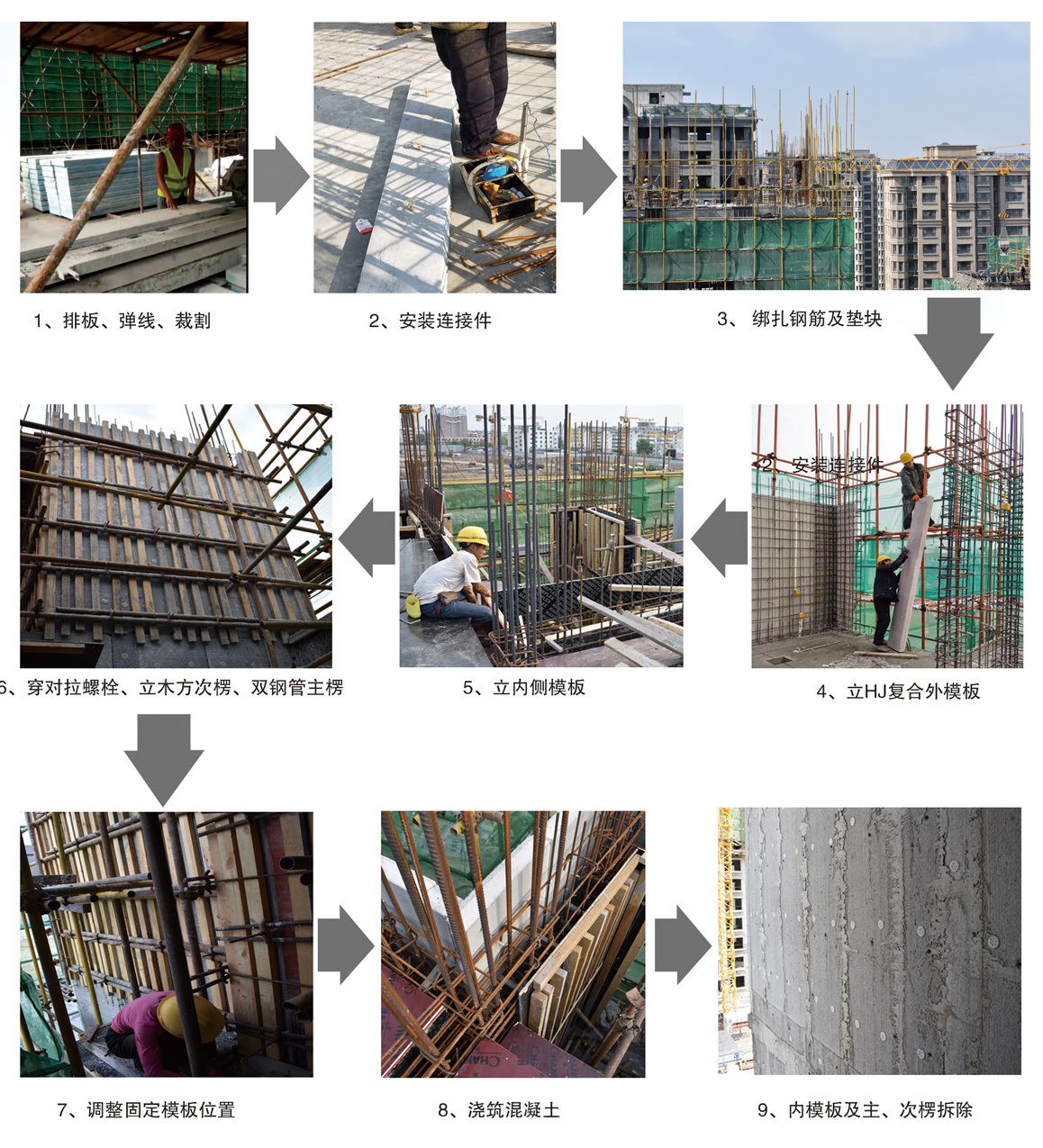

HJ复合外模板施工工艺流程:

施工操作要点:

1.排板分格、裁割方案:

  根据外墙尺寸确定排板分格方案,尽量使用主规格的HJ复合外模板。为避免楼板位置处漏浆、泛浆现象发生,复合外模板宜高出结构楼面50mm左右。对于无法用主规格安装的部位,应事先在施工现场用切割锯切割成为符合要求的非主规格尺寸,非主规格板最小宽度不宜小于100mm。经裁割后的HJ复合外模板四周应保证平直。

2.安装连接件:

  在施工现场用手枪钻在HJ复合外模板预定位置穿孔,安装连接件,每平方米应不少于5个,安装孔距HJ复合外模板板边缘应不小于50mm。当采用非主规格或板的宽度较小时,应确保任何一块HJ复合外模板有不少于2个连接件,门窗洞口处可增设连接件。

3.绑扎钢筋及垫块:

  外柱、墙、梁钢筋绑扎完成,经验收后,在钢筋内外侧绑扎同强度水泥砂浆垫块(3~4块/㎡)。

4.立HJ复合外模板:

  根据设计排板方案安装HJ复合外模板,并用绑扎钢丝将连接件与钢筋绑扎定位,以防歪倒,先安装外墙阴阳角板,后安装主墙板。HJ复合外模板的拼缝宽度以不漏浆和可抹入抗裂砂浆为宜。通常情况下,HJ复合外模板的拼缝不宜大于5mm。

5.立内侧模板:

根据混凝土施工验收规范和建筑模板安全技术规范的要求,采用传统做法,安装外墙内侧模板。

6.安装对拉螺栓、模板主次楞:

  根据每层墙、柱、梁高度按常规模板施工方法确定对于拉螺栓间距,用手枪钻在HJ复合外模板和内侧模板相应位置开孔,穿入对拉螺栓并初步调整螺栓。当外墙对防水有较高要求时,对拉螺栓宜为带有止水片的永久螺栓。

  立外墙内、外侧竖向(40mm×70mm或50mm×80mm)次楞,横向安装水平向2根Φ48×3.6mm钢架管或方架做为主楞,固定内外模板、主次楞,调整模板位置和垂直度,使之达到施工要求。为方便安装和拆除,次楞木方可一定间距固定连接,形成整体支撑。

7.混凝土浇筑:

  混凝土浇筑前,应洒水清洗HJ复合外模板,保证其清洁和湿润。混凝土浇筑时宜采用Ⅱ型保护帽或其他方式保护HJ复合外模板。当HJ复合外模板采用岩棉带时,应分次浇筑,每次浇筑高度不宜超过1m。混凝土振捣时,振捣棒不得直接接触HJ复合外模板。

8.内模板及主、次楞拆除:

  内模板、主次楞的拆除时间和要求应按照《混凝土结构工程施工质量验收规范》GB 50204和《建筑施工模板安全技术规范》JGJ 162的规定执行。

9.拼缝、阴阳角、孔洞等细部抗裂处理:

  HJ复合外模板拼缝、阴阳角处及与自保温砌块墙体相交处,用抗裂砂浆抹压补缝找平,确保缝隙密实无空隙,并铺设200mm宽耐碱网布,对拉螺栓孔、脚手架孔和其他孔洞,应采用保温、防水处理,后局部抹防水砂浆作加强处理。

10.抹面、饰面层施工:

HJ复合外模板与自保温砌体外侧应整体分层抹压保温砂浆和抗裂砂浆,满足设计厚度,使外立面平整,符合验收要求。涂料或面砖饰面层应按照《建筑装饰装修工程质量验收规范》GB 50210做法施工。

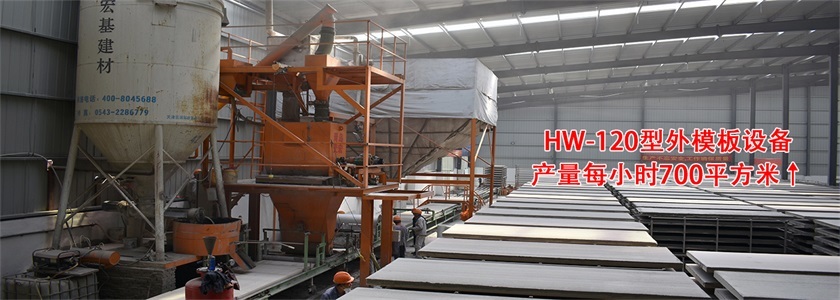

HW-120型外模板设备特点:

超高生产效率、稳定性强、全自动精准计量、运输、养护、定尺裁割、码垛。

8人操作,产量700㎡/h↑。
