河北省:发布高强聚合保温复合板应用技术规程和建筑构造图集

河北省:发布高强聚合保温复合板应用技术规程和建筑构造图集

【摘要】:
关于发布《高强聚合保温复合板应用技术规程》和《高强聚合保温复合板建筑构造》的公告 《高强聚合保温复合板应用技术规程》(编号为DB13(J)/T274-2018)和《高强聚合保温复合板建筑构造》(统一编号:DBJT02-155-2018,图集号:J18J198)已经本机关审查并分别批准为河北省工程建设标准和标准设计,现予发布,自2019年1月1日起实施。 河北省住房和城乡建设厅2018年10月18日

关于发布《高强聚合保温复合板应用技术规程》和《高强聚合保温复合板建筑构造》的公告



《高强聚合保温复合板应用技术规程》(编号为DB13(J)/T274-2018)和《高强聚合保温复合板建筑构造》(统一编号:DBJT02-155-2018,图集号:J18J198)已经本机关审查并分别批准为河北省工程建设标准和标准设计,现予发布,自2019年1月1日起实施。



河北省住房和城乡建设厅

2018年10月18日





1.什么是高强聚合保温复合板?

经工厂化预制并在现浇混凝土墙体施工中起免拆外模板和保温隔热作用的复合保温板,由保温层、内(外)侧粘结加强层、加强肋、粘结层、过渡(轻质砂浆)层等部分构成。

2.保温层有哪些?

以保温材料为芯材起保温作用的构造层,主要有挤塑聚苯板(XPS板)、石墨挤塑板(SXPS板)和岩棉带等。

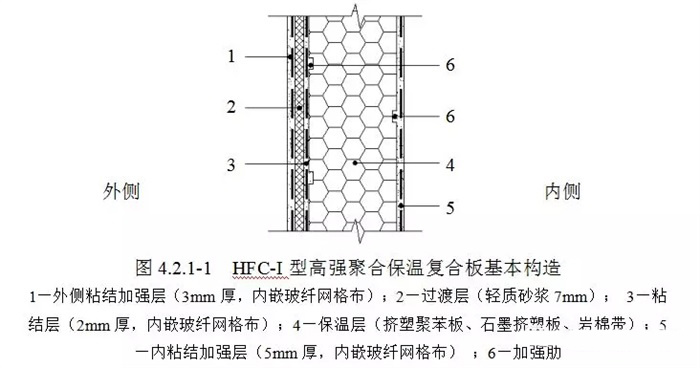

3.基本构造是怎样的?

有两种基本构造,如下:

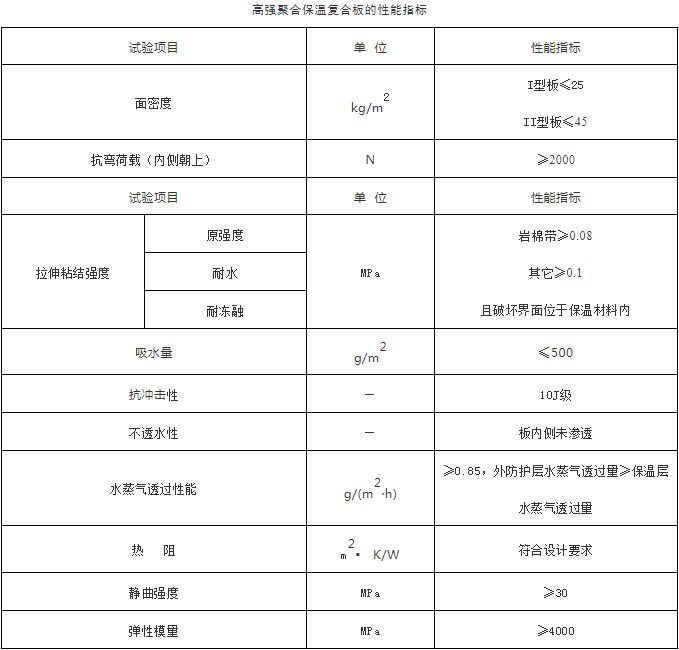

4.性能指标要求

5.设计要点

(1)填充墙宜采用自保温砌块,填充墙设计应符合国家和河北省有关标准规定;自保温砌块的热工性能应满足国标《民用建筑热工设计规范》GB 50176和河北省标准《居住建筑节能设计标准(节能75%)》DB13(J) 185及《公共建筑节能设计标准》DB13(J) 81的规定。

(2)高强聚合保温复合板外墙外保温系统的分格缝设置时,应避免与高强聚合保温复合板的拼接缝重合。当分格缝平行于高强聚合保温复合板拼缝时,两者之间距离不应小于100mm,避免表层边缘砂浆的破坏隐患。

(3) 高强聚合保温复合板外墙外保温系统宜留设分隔缝,抹灰时嵌入塑料分隔条或泡沫塑料棒,抹灰完成后应清理分隔缝并且用中性建筑密封胶嵌缝,密封胶应与两侧抹面层相接。水平分隔缝宜留于层间部位;垂直分隔缝宜按墙面面积设置,在板式建筑中不宜大于30m2,在塔式建筑中可视具体情况而定,且宜设置在阴角部位。

(4)高强聚合保温复合板拼缝处、阴阳角处以及与自保温砌块填充墙相交处,在抹面施工前,应采用抹聚合物砂浆贴耐碱玻纤网的抗裂措施。

(5) 高强聚合保温复合板外墙外保温系统的连接件每平方米墙体设置数量应经设计计算确定。HFC-I型高强聚合保温复合板外墙外保温系统连接件每平方米设置数量,当建筑高度小于或等于54m,不应少于6个,高度54m以上不应少于8个;HFC-II型高强聚合保温复合板外墙外保温系统连接件每平方米设置数量,当建筑高度小于或等于54m,不应少于8个,建筑高度54m以上不应少于10个;门窗洞口处可增设连接件。连接件应均匀设置,距保温板边不应小于100mm。连接件在混凝土内的有效锚固长度不应小于70mm。

(6) 每楼层应设置一道钢筋混凝土挑沿,钢筋混凝土挑沿应至少承托高强聚合保温复合板的2/3厚度。

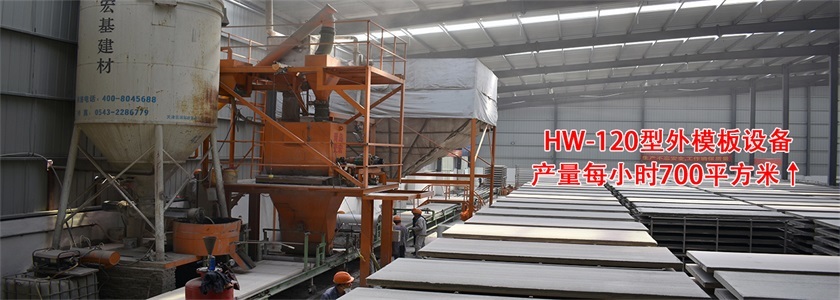

HW-120型外模板设备特点:

超高生产效率、稳定性强、全自动精准计量、运输、养护、定尺裁割、码垛。

8人操作,产量700㎡/h↑



HJ复合外模板现浇混凝土保温系统优势:

1、节约材料。HJ复合外模板取代了建筑外模板,建筑在建造的过程中,节省模板二分之一使用量。

2、节约人力。使用HJ复合外模板后不需要再做保温,保温施工由传统模板支护施工工艺取代,无需另行施工。同时还节省了传统建筑外模板拆除的人力成本,节省了支模环节30%的用工量。

3、节约工期。HJ复合外模板支模比传统模板支模效率提高20%,缩短了传统支模的时间。另外还节省了传统保温工程施工工期45~60天。

4、节约设备使用。施工工期的缩短,使之相对应的所有设备使用、租赁费用相应减少。

5、节约砂浆使用。HJ复合外模板与混凝土构件现浇成型,免除传统外墙保温粘贴环节,无需使用粘接砂浆。

6、易于找平施工。传统外墙保温粘贴后,平整度难控制,后期找平施工费力,HJ复合外模板平整度在模板支护环节控制,误差极小,后期找平施工更加容易。

7、满足规范要求。HJ复合外模板满足75%建筑节能设计标准同时,建筑外墙上可不设置防火隔离带和耐火完整性不低于0.5h的防火门窗。

HJ复合外模板现浇混凝土保温系统,达到了同步设计、同步施工、同步验收的技术要求,免去了复杂的外墙保温工序,施工效率大大提高,工期大大缩短,降低了项目运行成本;保温与模板、与结构二合为一,降低了工程造价。
